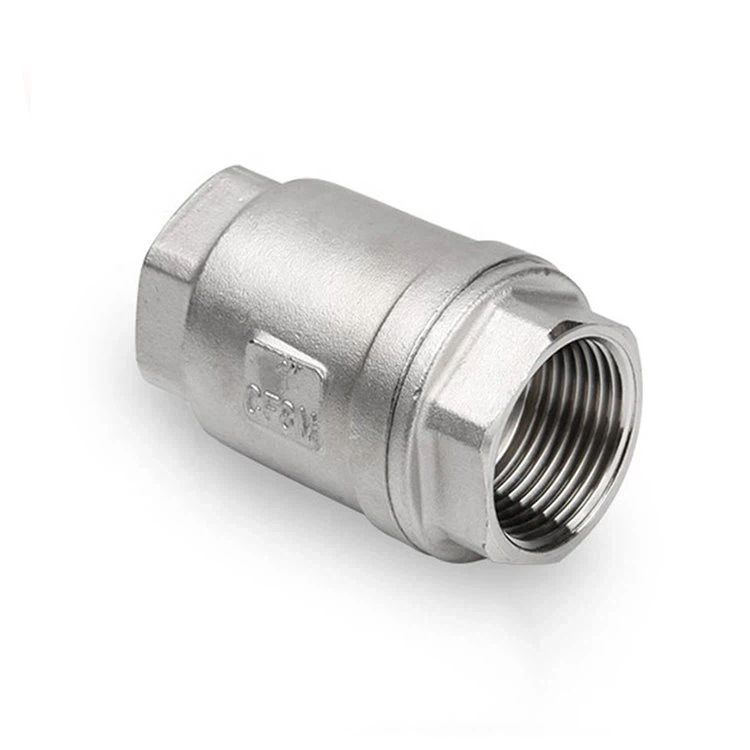

Válvula de Retenção Vertical Ss

Introdução

A válvula de retenção vertical Ss refere-se à válvula que abre e fecha automaticamente o disco dependendo do fluxo do próprio meio para evitar o refluxo do meio, também conhecida como válvula de retenção, válvula unidirecional, válvula de contrafluxo e válvula de contrapressão. A válvula de retenção é uma válvula automática. Sua principal função é impedir o refluxo do meio, inverter a bomba e o motor de acionamento e liberar o meio do recipiente. As válvulas de retenção também podem ser usadas em tubulações para fornecer sistemas auxiliares onde a pressão pode subir acima da pressão do sistema. As válvulas de retenção podem ser divididas em válvulas de retenção de giro (girando de acordo com o centro de gravidade) e válvulas de retenção de elevação (movendo-se ao longo do eixo). A válvula de retenção vertical com flange de aço inoxidável normalmente está fechada. Devido à ação de pressão do meio na extremidade de entrada da tubulação, a resistência da mola é superada para abrir a válvula. Quando a pressão do fluido na extremidade de entrada é menor do que na extremidade de saída, a mola empurra o carretel em direção à sede da válvula e fecha a válvula, impedindo a contracorrente do fluido, desempenhando assim um papel de verificação. As válvulas de retenção verticais com flanges de aço inoxidável podem ser instaladas vertical ou horizontalmente porque usam mola para suportar o carretel.

Válvula de retenção vertical: Devido à pressão do meio na extremidade de entrada da tubulação, a válvula pode ser aberta ou fechada superando a resistência da mola. Quando a pressão do meio na extremidade de entrada é menor do que na extremidade de saída, a mola empurra o núcleo da válvula para a sede da válvula para fechar a válvula, impedindo que o meio flua de volta, então ela desempenha o papel de retenção. As válvulas de retenção verticais são amplamente utilizadas em indústrias químicas, de gás liquefeito de petróleo, fluidos e outras. De acordo com a estrutura da válvula de retenção, ela pode ser dividida em três tipos: válvula de retenção de elevação, válvula de retenção de giro e válvula de retenção borboleta.

Uma válvula de retenção vertical refere-se à válvula que abre e fecha automaticamente o disco dependendo do fluxo do próprio meio para evitar que o meio flua de volta. Também é chamada de válvula de retenção, válvula unidirecional, válvula de fluxo reverso e válvula de contrapressão. A válvula de retenção é uma espécie de válvula automática, sua principal função é impedir o refluxo do meio, evitar que a bomba e o motor de acionamento invertam e descarregar o meio do recipiente. As válvulas de retenção também podem ser usadas para fornecer tubulações para sistemas auxiliares cuja pressão pode subir acima da pressão do sistema. As válvulas de retenção vertical Ss podem ser divididas em válvulas de retenção de giro (girando de acordo com o centro de gravidade) e válvulas de retenção de elevação (movendo-se ao longo do eixo).

A função deste tipo de válvula é permitir que o meio flua apenas em uma direção e impedir o fluxo de direção. Normalmente, esse tipo de válvula funciona automaticamente. Sob a ação da pressão do fluido fluindo em uma direção, a aba da válvula se abre; quando o fluido flui na direção oposta, a pressão do fluido e a autocoincidência da aba da válvula atuam na sede da válvula, cortando assim o fluxo.

Entre elas, a válvula de retenção de rosca interna e a válvula de retenção borboleta pertencem a este tipo de válvula, que inclui a válvula de retenção de giro e a válvula de retenção de elevação. A válvula de retenção giratória tem um mecanismo de dobradiça e um disco de válvula como uma porta que repousa livremente na superfície inclinada da sede da válvula. Para garantir que o disco da válvula sempre alcance a posição correta da superfície do assento da válvula, o disco da válvula é projetado com um mecanismo de dobradiça para que o disco da válvula tenha espaço suficiente para girar e fazer com que o disco da válvula entre em contato com o sede da válvula verdadeira e abrangente. O clack da válvula pode ser feito de metal ou incrustado com couro, borracha ou revestimento sintético, dependendo dos requisitos de desempenho. Quando a válvula de retenção giratória está totalmente aberta, a pressão do fluido é quase desimpedida, de modo que a queda de pressão através da válvula é relativamente pequena. O disco da válvula de retenção de elevação está localizado na superfície de vedação da sede da válvula no corpo da válvula. Exceto que o disco pode ser levantado e abaixado livremente, o restante da válvula é como uma válvula de fechamento. A pressão do fluido levanta o disco da superfície de vedação da sede e o refluxo do meio faz com que o disco caia de volta na sede e corte o fluxo. De acordo com as condições de uso, o disco da válvula pode ser uma estrutura totalmente metálica, ou pode ter a forma de um coxim de borracha ou um anel de borracha embutido no porta-discos. Como uma válvula de fechamento, a passagem de fluido através da válvula de retenção de elevação também é estreita, de modo que a queda de pressão através da válvula de retenção de elevação é maior do que a da válvula de retenção de giro e a vazão da válvula de retenção de giro é restrita raramente.

Descrição do produto

Corpo de válvula de fundição de precisão

Pressão de trabalho: 1000PSI

Roscas: NPT/BSPP/BSPT/PT

Garantia: 12 meses

Tipo: válvulas de retenção

Suporte personalizado: OEM, ODM, OBM

Local de Origem: Zhejiang, China

Aplicação: Geral

A temperatura da mídia: temperatura normal

Potência: manual

Mídia: água, óleo e gás

Tamanho da porta: 1/2in - 4in, DN15-100

Estrutura: Desligue

Material: aço inoxidável

Conexão: Fios Fêmeas

Padrão de projeto: ASME B16.34

Padrões de rosca: ANSI B1.20.1, BS 21/2799, DIN 259/2999, ISO 228

Padrão de teste: API598
