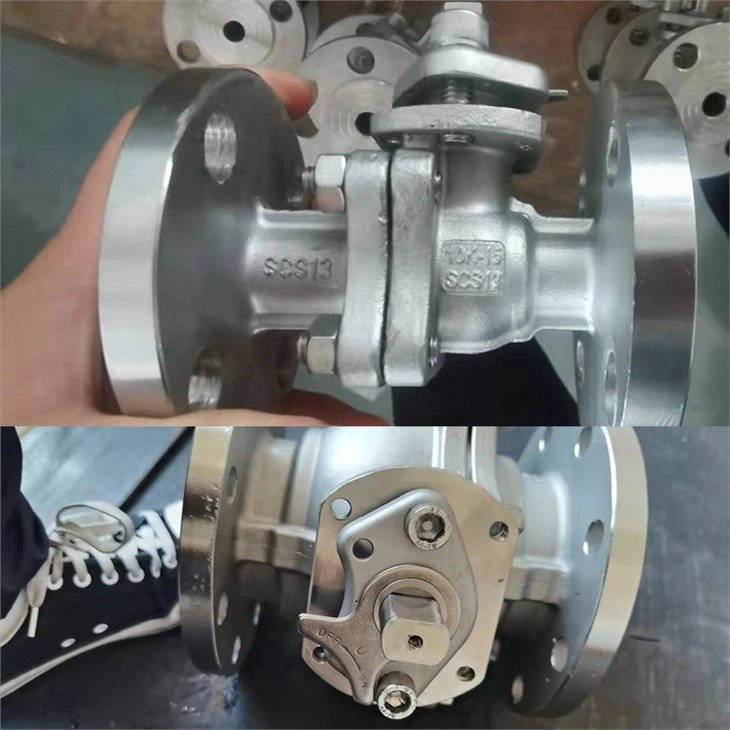

Válvula Esférica Flangeada Ss
2. Inspeção e testado de acordo com JIS B2003
3. Presencial de acordo com B2002 10K Form 6
4. Extremidades do flange de acordo com B2212 10K
Enviar inquérito
Product Details ofVálvula Esférica Flangeada Ss
Descrição do produto
Item: | VÁLVULA DE FLANGE ESFÉRICA JIS |
Material: | SS 316/SS 304 |
Especificação: | 1/2"-12" |
Modelo: | VÁLVULA DE ESFERA DE FLANGE |
Conexão: | MESA |
Estrutura: | BOLA |
Embalagem: | padrão de exportação |
Marca: | zhongtou/ZT |
Preço: | De acordo com a quantidade |
Original: | Zhe Jiang, China |
Termo de pagamento: | TT, LC |
Data de entrega: | De acordo com a quantidade do pedido, em estoque dentro de sete dias, fora de estoque leva 30-60 dias |
Garantia: | 1 ano |
Termos de vendas: | FOB PARA NINGBO O XANGAI |
Padrões do produto
1. Projeto básico e fabricação de acordo com B2002
2. Inspeção e testado de acordo com JIS B2003
3. Presencial de acordo com B2002 10K Form 6
4. Extremidades do flange de acordo com B2212 10K

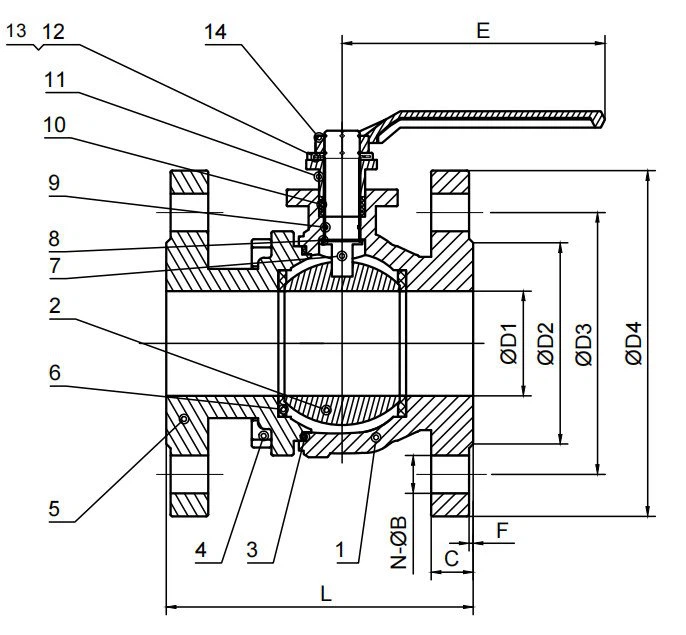

Especificação técnica
NPS | DN | L | D1 | D2 | D3 | D4 | N-ØB | C | F |
1/2" | 15 | 108 | 15 | 51 | 70 | 95 | 4-Ø15 | 12 | 1 |
3/4" | 20 | 117 | 20 | 56 | 75 | 100 | 4-Ø15 | 14 | 1 |
1" | 25 | 127 | 25 | 67 | 90 | 125 | 4-Ø19 | 14 | 1 |
11/4" | 32 | 140 | 32 | 76 | 100 | 135 | 4-Ø19 | 16 | 2 |
11/2" | 40 | 165 | 38 | 81 | 105 | 140 | 4-Ø19 | 16 | 2 |
2" | 50 | 178 | 50 | 96 | 120 | 155 | 4-Ø19 | 16 | 2 |
21/2" | 65 | 190 | 65 | 116 | 140 | 175 | 4-Ø19 | 18 | 2 |
3" | 80 | 203 | 80 | 126 | 150 | 185 | 8-Ø19 | 18 | 2 |
4" | 100 | 229 | 100 | 151 | 175 | 210 | 8-Ø19 | 18 | 2 |
5" | 125 | 356 | 125 | 182 | 210 | 250 | 8-Ø23 | 20 | 2 |
6" | 150 | 394 | 150 | 212 | 240 | 280 | 8-Ø23 | 22 | 2 |
8" | 200 | 457 | 200 | 262 | 290 | 330 | 12-Ø23 | 22 | 2 |
10" | 250 | 533 | 250 | 325 | 355 | 400 | 12-Ø25 | 24 | 2 |
12" | 300 | 610 | 300 | 370 | 400 | 445 | 16-Ø25 | 24 | 2 |
Lista de materiais
NÃO. | PAPEL | MATERIAL |
1 | Corpo | SCS13/SCS14 |
2 | Bola | SS 316/SS 304 |
3 | Máquina de lavar | PTFE |
4 | Parafuso | SS 304 |
5 | Boné | SCS13/SCS14 |
6 | junta | PTFE |
7 | Tronco | SS 316/SS 304 |
8 | Impulso wsher | PTFE |
9 | Anel-O | PTFE |
10 | Embalagem da Haste | PTFE |
11 | Glândula | SCS13/SCS14 |
12 | Rolha | SS 304 |
13 | Placa de bloqueio | SS 304 |
14 | Lidar com | SS 201 |
Pressão de teste
Teste de Shell: 3.0 MPa
Teste de vedação: 2,2 MPa
Teste de Ar: 0.6 MPa
Temperatura adequada: -29 ~ 180 graus
Nosso serviço
Nós fornecemos projetos e soluções técnicas.
Visitas e apresentações gratuitas de nossas plantas.
Fornecemos design e validação de processos gratuitamente.
Pessoal dedicado para rastrear todos os pedidos e notificar os clientes em tempo hábil.
Todas as solicitações de pós-venda serão respondidas em até 48 horas.
